article 4 .لوحــــــــات التــــــــــوزيع M.V Distribution Board



القواطع الكهربية والسكاكين
 CIRCUIT BREAKER AND SWITCHES
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
مقـــــــــــدمة :-
ـــــــــــــــــــــــــ
لتشغيل  مكونات الشبكات الكهربائية من خطوط هوائية ومحولات وكابلات لابد من وجود قواطع وسكاكين تقوم بعملية الفصل والتوصيل لهذه المكونات وبحيث تكون قادرة على قطع التيارات الكبيرة الناتجة عن الأعطال للجهود الفائقة القدرة والقدرات الكبيرة والسعات الكبيرة .
  ولإمداد الأحمال بالقدرة الكهربية ولفصلها يتم تركيب قواطع كهربية أو سكاكين تبعاً للجهود الموصلة عليها. ولفصل منبع القدرة يتم عمل فتح لها عندما يتعرض المنبع لأخطار خارجية كزيادة التيار .

       والسكاكين هى التى تحقق ذلك وعندما يراد القيام بأعمال أخرى غير ذلك تستخدم القواطع .وربما أن التيار والضغط وحالات تشغيل أخرى كثيرة تجعل من الواجب عمل تصميمات مختلفة للسكاكين لتحقيق هذا الغرض .
        والمصهر يمكنه القيام بالإمداد والفصل عند تعرض الخط لخطر ما إلا أن المصهر لكى يحقق الأمن يعتمد على إنصهاره ولا يمكن عودة التغذية إلا باستبداله بأخر جديد وإن كان حديثاً ظهرت مصهرات كهروميكانيكية إلا أن تحقيق ذلك قد يكون مناسباً عند الضغوط المنخفضة أما عند الضغوط الأعلى من 3.3 كيلو فولت لا يمكن الاعتماد وتحقيق المرونة فى ذلك .

       ويجب أن تحقق القواطع الكهربية والسكاكين الاتى :-
1-الأمان عند التشغيل بالتيار العادى وخاصة عند حالات القصر .
2-عند حدوث الخطر يجب أن يقوم القاطع أو السكينة بعزل هذا الخطر عن الدائرة فوراً وفى أقل زمن
3-يجب أن تكون القواطع عالية الحساسية ولديها حسن التميز من حيث استمرار التغذية عند الزيادة العابرة وليس الخطأ .
4-أن يتم فصل الدائرة عند زيادة التيار عن المقنن .
5-أن يحقق القاطع من تحديد الدائرة الحادث بها الخطأ وفصلها هى دون باقى الدوائر .
6-     أن يحقق مرونة وسهولة فى عملية توزيع القدرة والأحمال وعمليات الصيانة والإصلاح .

    لذلك يكون القاطع الكهربى يمكنه فصل أو توصيل التيار للدوائر الكهربائية سواء يدوياً أو أوتوماتيكياً تحت كل الظروف مثل (اللاحمل – الحمل الكامل – القصر ) بأمان تام .

وتنقسم القواطع الكهربية طبقاً للطريقة المستخدمة فى إطفاء القوس (الشرارة) الكهربية والوسط المستخدم فى إطفاء القوس الكهربى .

·                  وأنواع القواطع المستخدمة هى : C .B
1-                       قاطع التيار الهوائى                           Air Break C.B
2-                       قاطع التيار الزيتى                                       Oil C.B
أ‌-                           قاطع التيار قليل الزيت               Minimum – Oil C.B
ب‌-                      قاطع التيار كثير الزيت                        Bulk- Oil C.B
3-                       قاطع التيار المفرغ (المخلخل )                Vacuum C.B
4-                       قاطع التيار الغازى بسادس فلوريد الكبريت      ( (SF6 C.B.
5-                       قاطع التيار بدفع الهواء المضغوط             Air Blast C.B

ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

قاطع التيار الهوائى
Air Break C.B
مقدمة :-



فى قاطع التيار الهوائى يستخدم الهواء عند الضغط الجوى كوسط لإطفاء القوس الكهربى .
يستخدم فى قطع القوس الكهربى مقطع القوس ذو المقاومة العالية بواسطة :-

أ‌-         الاستطالة للقوس الكهربى
ب‌-    التجزئة للقوس الكهربى
ج‌-     التبريد

    وتزيد مقاومة القوس الكهربى إلى المدى الذى يجعل الفقد فى الفولت على القوس الكهربى أكثر من جهد المصدر فمثلاً : إذا أطيل القوس الكهربى عن طريق زيادة المسافات بين التلامسين الثابت والمتحرك زاد الهبوط فى الجهد . وقيمة هذا الهبوط فى الهواء وبدون أى تبريد خاص هى حوالى 20فولت / سم بالنسبة للتيار الأكبر من"100" أمبير  وتزيد عن ذلك للتيارات الأصغر فإذا كان جهد المنبع "220" فولت والتيار أكبر من "100" أمبير فأنه يمكن سحب القوس الكهربى حتى يصل طوله الى حوالى "10" سم ثم ينطفئ القوس بعد ذلك .

ويستخدم القاطع الهوائى فى دوائر التيار المستمر والمتردد حتى جهد "12" كيلو فولت .وتكون موجودة داخل اللوحات وتركب رأسياً أو كقواطع يمكن سحبها للخارج كما فى اللوحات الويستنجهاوس الأمريكية وتستخدم القواطع الهوائية فى لوحات الجهد المتوسط وفى مفاتيح (قواطع ) الجهد المنخفض كذلك تستخدم قواطع التيار الهوائية مقطع الشرارة ذو التيار الصفرى فى قطع التيار المتردد .


نقط التلامس مفصولة                                                      نقط التلامس موصلة


قاطع التيار الهوائى
ــــــــــــــــــــــــــــــ******ــــــــــــــــــــــــــــ********ــــــــــــــــــــــــــــــــ


مكونات قاطع التيار الهوائى :
·                    يتكون قاطع التيار الهوائى من :-
1- الملامسات الرئيسية (طبقة من الفضة على النحاس )
2- ملامسات القوس الكهربى (تنجستن – نحاس "80- 20" % )
3- القوس المتصاعد إلى أعلى            4- القوس المجزأ            5- ألواح تجزئة القوس
6- أطراف التوصيل                        7- مجارى القوس
      عند فصل نقط التلامس يحدث قوس كهربى بينهم ويكون ملف القوس مسار موصل من البلازما والوسط المحيط يحتوى على هواء متأين وبواسطة تبريد القوس يقل قطر ملف القوس ويطفئ القوس بالاستطالة والتجزئة والتبريد للقوس .
       وتزيد مقاومة القوس إلى المدى الذى لا يمكن لنظام الجهد المحافظة على القوس ويتم إطفاءه.
وتوجد مجموعتان من نقط التلامس (الملامسات الرئيسية والثانية الملامسات للقوس الكهربى) الملامسات الرئيسية توصل التيار فى حالة توصيل قاطع التيار ولها مقاومة منخفضة ومطلية بطبقة من الفضة .
ملامسات القوس الكهربى صلدة ومقاومة للحرارة ومصنوعة من سبيكة من النحاس والتنجستين وأثناء فصل نقط التلامس تبتعد الملامسات الرئيسية أولاً وينتقل التيار إلى نقط تلامس القوس الكهربى ويحدث القوس بينهم وينتقل القوس إلى أعلى بواسطة القوة الدافعة الكهربية والتأثير الحرارى وينتقل نهاية القوس إلى مجرى القوس (قرنى ) القوس وينتقل إلى أعلى ويتجزأ بواسطة ألواح تجزئة إلى أقواس صغيرة مجزأة ويطفئ القوس بالتبريد .
         وفى بعض القواطع يحدث القوس الكهربى فى اتجاه المجزئ بواسطة المجالات المغناطيسية وأخيراً تم عمل تحسين للقواطع الهوائية من حيث مدى التيار ونفخ القوس مغناطيسياً ويستخدم المجالات المغناطيسية لاستطالة القوس الكهربى فى قواطع التيار الهوائية للضغط العالى . وفى القاطع الهوائى للتيار المتردد يتم استطالة القوس وتجزئته وتبريده لزيادة مقاومة القوس وبزيادة المقاومة تؤدى إلى تقليل تيار العطل حتى لا يصل إلى قيمة عالية منتظرة .

       وإطفاء القوس يحدث عند وصول موجه التيار إلى الصفر ويحدث الفقد فى الجهد على القوس عند زيادة مقاومة القوس ووصول التيار إلى الصفر وعندما يكون الجهد المستعاد على نقط التلامس أقل من جهد القوس يحدث الإطفاء للقوس .
·                  أجزاء قاطع التيار الهوائى :-
1- أطراف التوصيل      2- عازل
3- عربة سحب القاطع   4- مجارى القوس
5- ألواح تجزئة القوس  6- ملامسات القوس
7- ملف التشغيل          8- التشغيل الآلى
9- ذراع التشغيل        10- غطاء للتهوية
11- ذراع توصيل حركة الملف
(-------)مسار مرور التيار

ـــــــــــــ
شيرها براحتك بس بلاش تسرقها
copyrights





الرجاء الدعاء لكل من ساهم في هذا العمل ...
بدون اي مقابل بنحاول نفيد المهندسين " الحمدلله "...
ياريت ننشر الصفحة والمدونة في كل مكان عشان الكل يستفيد..




like our page on facebook


ENG.

Electrical Measurement, Signal Processing, and Displays


CLICK HERE FOR DOWNLOAD

الرجاء الدعاء لكل من ساهم في هذا العمل ...

بدون اي مقابل بنحاول نفيد المهندسين " الحمدلله "...
ياريت ننشر الصفحة والمدونة في كل مكان عشان الكل يستفيد..




like our page on facebook


ENG.

الأربعاء، 14 نوفمبر 2012

Practical Variable Speed Drives and Power Electronics


click here for download

الرجاء الدعاء لكل من ساهم في هذا العمل ...

بدون اي مقابل بنحاول نفيد المهندسين " الحمدلله "...

ياريت ننشر الصفحة والمدونة في كل مكان عشان الكل يستفيد..



like our page on facebook


ENG.

Power Electronics Design A Practitioners Guide


click here for download

الرجاء الدعاء لكل من ساهم في هذا العمل ...
بدون اي مقابل بنحاول نفيد المهندسين " الحمدلله "...
ياريت ننشر الصفحة والمدونة في كل مكان عشان الكل يستفيد..


like our page on facebook


ENG.

Schneider Electric -LV-

الثلاثاء، 13 نوفمبر 2012

لوحــــــــات التــــــــــوزيع M.V Distribution Board 3



محولات القياس
محول القياس :- المحول الذى يستخدم مع أجهزة القياس وأجهزة الوقاية .
·                                وتنقسم محولات القياس إلى (محولات تيار- محولات جهد)

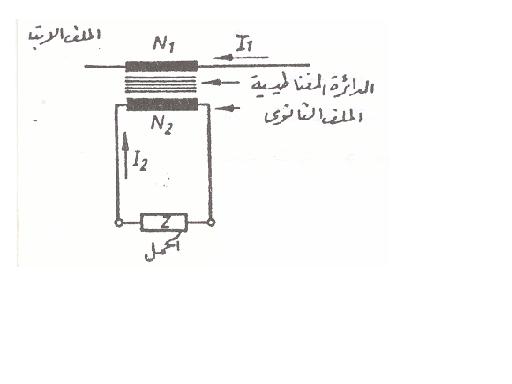

1-   محولات التيار    (C.T)Current Transformer
